运动鞋帮的主要原材料是人造革，人造革是一种外观、手感似皮革并可代替其使用的塑料制品。通常以织物为底基，涂覆合成树脂及各种塑料添加制成。主要有PVC人造革、PU人造革和PU合成革三类。该企业采用的主要为PVC人造革。运动鞋帮加工过程中废气主要为印花和压合产生的有机废气VOCs(非甲烷总烃计)和恶臭气体。有机废气和恶臭气体无组织排放会对人体造成危害，并且对周边环境影响极大。根据我国环保部门的相关规定，非甲烷总烃有组织排放浓度和排放速率执行《大气污染物综合排放标准》（GB16297-1996）表2中的二级标准，无组织排放执行表2中的无组织排放监控浓度限值。

运动鞋帮加工工艺流程简介

原料：外购人造革、网布等直接进厂。

印花：将外购原料放入车间内的的印花台上，进行人工印花，印花采用印花浆进行印花，本生产过程中在高温加热过程中进行，因此会产生有机废气（以非甲烷总烃计）和恶臭气体。

压合：利用压合机将印花完成的部件进行压合，压合在110℃高温中进行，使得PVC人造革在接口处融化，待冷却后缝合。由于本项目原料为PVC人造革，因此在压合过程中会产生有机废气。

成品：压合结束的部件集中进入对方并外运。

运动鞋帮加工废气主要为印花工序会产生有机废气（以非甲烷总烃计）和恶臭气体。依据美国国家环保局《空气污染物排放和控制手册》中“纺织品印花”数据，印花过程产生的有机气体均来自印花浆中的挥发份。另外，压合工序也会产生非甲烷总烃，根据美国国家环保局《空气污染物排放和控制手册》相关数据，在高温融化状态下，塑料制品挥发产生的非甲烷总烃。

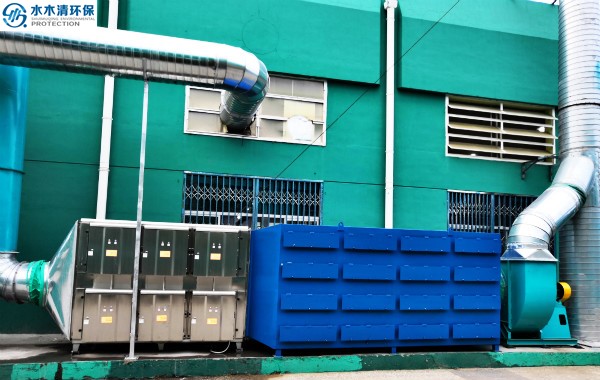

山东水木清环保科技有限公司对企业进行实地查看，根据运动鞋帮加工印花废气的性质、浓度及排气量，综合多年废气处理的实践经验，设计生产的运动鞋帮加工印花废气处理设备采用UV光氧技术+活性炭净化装置相结合的废气处理工艺。UV光氧技术利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体、有机废气及其它刺激性异味有立竿见影的清除效果。有机性气体利用排风设备输入到本净化设备后，运用高能紫外线光束及臭氧对有机（异味）气体进行协同分解氧化反应，使有机气体物质其降解转化成低分子化合物、水和二氧化碳。活性炭吸附净化装置，有机废气经活性炭吸附，设备简单，具有运行稳定可靠、投资省、运行成本低、维修方便等特点，适用于大风量、低浓度的废气治理，可达90%以上的净化率。

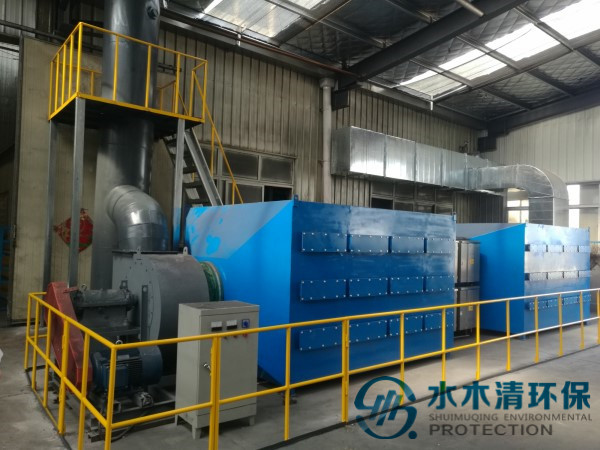

运动鞋帮加工印花废气处理设备在压合工序和印花工序上方设置集气罩，废气经收集后通过废气净化装置（UV光氧技术+活性炭净化装置）处理后经15米高的排气筒排放。废气处理后，有组织排放量约为0.027t/a，排放速率0.01125kg/h，排放浓度2.25mg/m3，周围200m范围内无高于排气筒的易受影响的建筑物，可以满足《大气污染物综合排放标准》（GB16297-1996）表2中非甲烷总烃二级排放标准（120mg/m3、15m，10kg/h），对周围大气环境影响较小。

山东水木清环保科技有限公司根据客户具体废气成分及废气量为客户量身定制了废气处理方案，使客户废气排放达到国家排放标准，大大降低了废气对环境及工作人员的危害。
