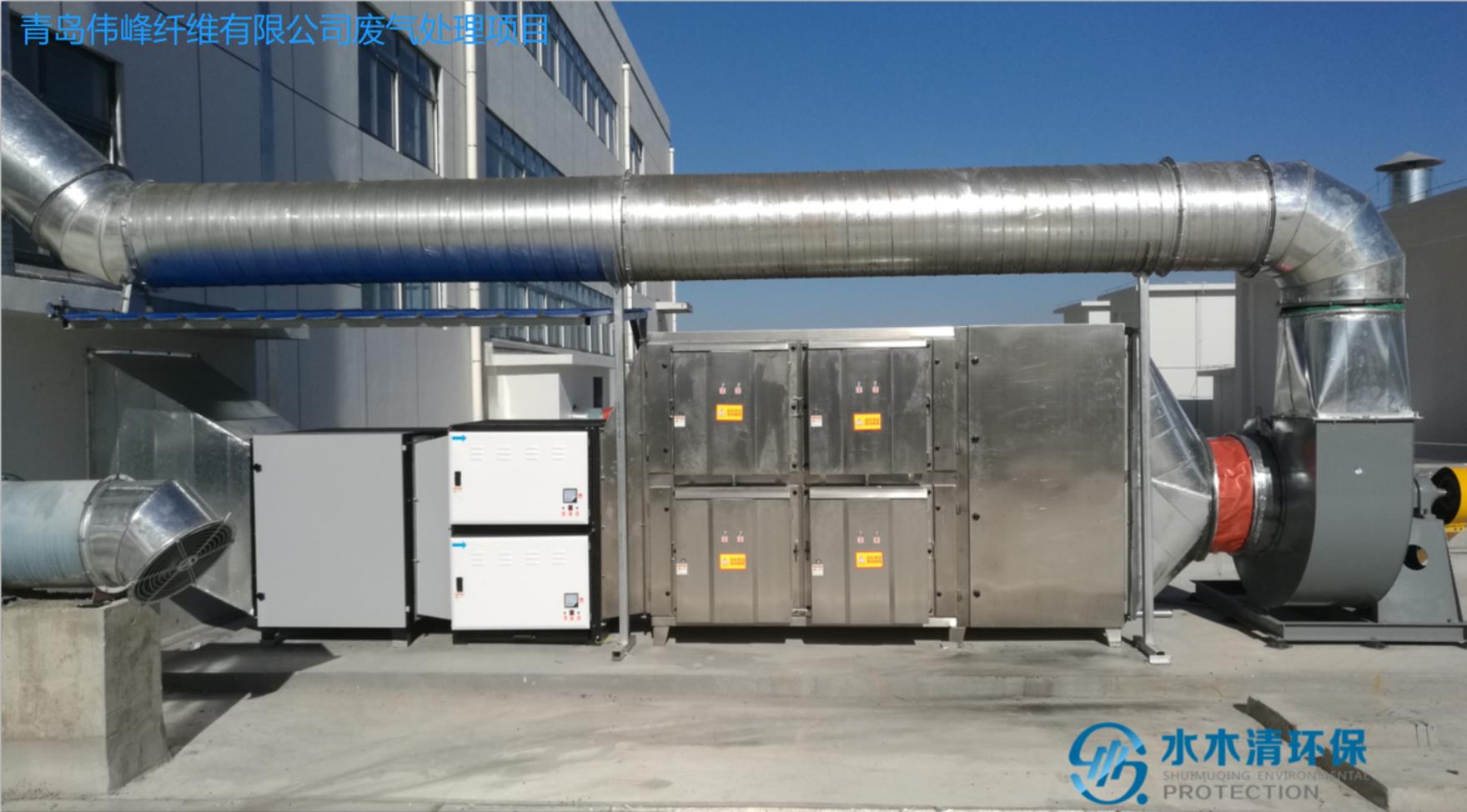

纤维废气处理项目

1、项目名称：青岛伟峰纤维有限公司纤维废气处理项目

2、设计风量：根据业主要求，设计风量为20000m³/h；

3、废气成分：非甲烷总烃、VOCs

4、处理后排放浓度：

1）非甲烷总烃

非甲烷总烃执行《大气污染物综合排放标准》（GB16297-1996）中表2中的二级标准及无组织排放监控浓度限值的要求，具体见表1。

表1                 废气排放标准限值

5、废气来源

原料加热时产生的挥发性有机物（以非甲烷总烃为主）、在热辊拉伸时纺丝油剂挥发产生的废气。

6、工艺流程

综合各种废气处理设备特点，我公司根据实际安装和应用情况，总结国内外类似产品的生产经验，给出生产车间所产生的有机废气采用的治理方法推荐技术先进、高效和运行维护费用低的前置过滤器+油烟净化器+光催化氧化+活性碳吸附净化工艺。废气首先经过前置过滤器除去部分废气中的油烟，然后进入到油烟净化器，在油烟净化器的静电作用下除去油烟颗粒，再进入到高能UV光解设备中，利用高能紫外线灯管与催化酶反应生成强氧化性的羟基自由基以及臭氧分子来破坏大分子废气结构，处理分解掉废气中的大部分有机气体，然后进入到活性炭吸附箱，活性碳箱采用柱状活性碳，比表面积和孔隙率大，吸附能力强，具有较好的机械强度、化学稳定性和热稳定性，净化效率高达99%，有机废气与活性碳接触，废气中的有机污染物被吸附在活性碳表面，从而从气流中脱离出来，达到净化效果。具体工艺流程如下：

7、油烟净化器介绍

静电油烟净化器是通过部分较大的油雾滴、油污颗粒在均流板上由于机械碰撞、阻留而被捕集。当气流进入高压静电场时，在高压电场的作用下，油烟气体电离，油雾荷电，大部分得以降解炭化；少部分微小油粒在吸附电场的电场力及气流作用下向电场的正负极板运动被收集在极板上 并在自身重力的作用下流到集油盘，经排油通道排出，余下的微米级油雾被电场降解成二氧化碳和水最终排出洁净空气；同时在高压发生器的作用下，电场内的空气产生臭氧，除去了烟气中大部分的气味。

8、设备特点

1）.本油烟净化器的电场使用极板式结构，使静电场能均匀地达到最大的平均电场强度，极大的增加了电场净化面积，使电场与油烟粒子结合作用的时间更长，从而决定了设备具有极高的除油烟效率。

2）.电场模块化设计，可按风量大小拼装成型，极板式的电场钢性好、便于拆装、不会变形，清洗、维护方便等特点。

3）.设备运行时噪音小，阻力小，运行成本很低。

4）.安全系数高，更好地高压连接设计，开门时电场会自动断电；另外，油烟净化器的电源是采用最新技术的直流迭加脉冲电源，双电流形式使油烟更容易被电离、吸附。电源在保证净化器最好净化效果的同时，还具有自动的过载、过压、断路、开路保护，使用更安全、更放心。

5）.净化效率高，经检测，油烟净化率高于95%

9、UV光解设备介绍

在光解催化净化设备中添加纳米级别的活性材料，将活性材料给予紫外线照射，活性材料能够吸收大量的光能，于表面发生激励进而生成h+（空穴）与e-（电子），而空穴与电子所具有的氧化还原能力，可与氧、水发生反应，迅速生成具有极强氧化能力的·OH（氢氧根自由基）与·O2-（超级阴氧离子）。·OH氧化电位相当高，可以氧化有机挥发性废气中的电子，促进无光吸收能力物质的氧化分解。研究发现，在紫外光的能量以及纳米活性催化氧化作用下，有机挥发性废气在短短2-3秒的时间内就能够被充分分解。

利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧)，众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应，使大部分工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道引入活性碳吸附装置。我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放电吸附技术相结合的原理对有害气体进行消除，其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂等气体的分解和裂变，使有机物变为无机化合物。该强氧化性自由基产生的条件温和，并且能保证紫外灯足够的寿命能持续运行10000小时以上，维护费用大幅下降。

10、活性炭吸附设备介绍

活性碳吸附净化装置又称活性碳吸附塔，是一种高效率经济实用型有机废气的净化与治理装置；是一种废气过滤吸附异味的环保设备产品。活性碳吸附塔是具有吸附效率高、适用面广、维护方便，能同时处理多种混合废气等优点。该设备是净化较高浓度有机废气和喷漆废气的吸附设备，是利用活性碳本身高强度的吸附力，结合风机作用将有机废气分子吸附住，对苯、醇、酮、酯、汽油类等有机溶剂的废气有很好的吸附作用。吸附剂采用的活性碳纤维性能优越:其比表面积大(1300-2500m²/g),微孔发达(微孔体积占总孔体积的80%左右)，孔径分布广(20-200A)，吸附容量大(比粒状活性碳大几倍至几十倍)，吸附速度快(比颗粒活性碳要快2-3个数量级)，而且再生容易快速(一般3-5min)，脱附彻底，经多次吸附脱附后仍保持原有的吸附性能，特别是对ppm级的吸附质仍保持很高的吸附量(蜂窝碳或颗粒碳此时的吸附能力则大大降低)，因此对有机废气的净化率高；同时因活性碳纤维耐热性能好(在空气中着火点达500℃以上)，且吸附层很薄，不会产生类似颗粒碳或蜂窝碳吸附装置因热积蓄而易产生燃烧爆炸的危险。

吸附床采用独特的“多单元分流组合式吸附床”，假设吸附床有n个单元，刚开始时是第1~第n-1个单元在吸附，第n个单元在脱附，一定时间后，切换为第2~第n个单元在吸附，第1个单元在脱附，如此反复循环运行。这样一方面保证生产的连续性，另一方面利用多单元的循环交替切换可使吸附剂用量大大减少,不但使吸附床的体积大大减少,而且高价碳因使用量少也不会造成造价高的问题，因此设备重量轻，投资小，占地少，结构紧凑。
