制药厂实验室废气处理工程

项目名称:华北制药QC实验室尾气处理工程废气来源及成分:本项废气主要来源于形态学(病理)实验室、毒理学实验室、微生物实验室产生的甲醛、二甲苯、甲醇、醚类、醇类、酮类等试剂,并且有微生物、气溶胶等。设计标准:动物实验及辅助用房废气主要成分及浓度分析废气成分废气来源废气排放浓度氨  实验动物 ≤50 mg/m 3硫化氢  实验动物≤3 mg/m 3甲醛  标本室、病理技术

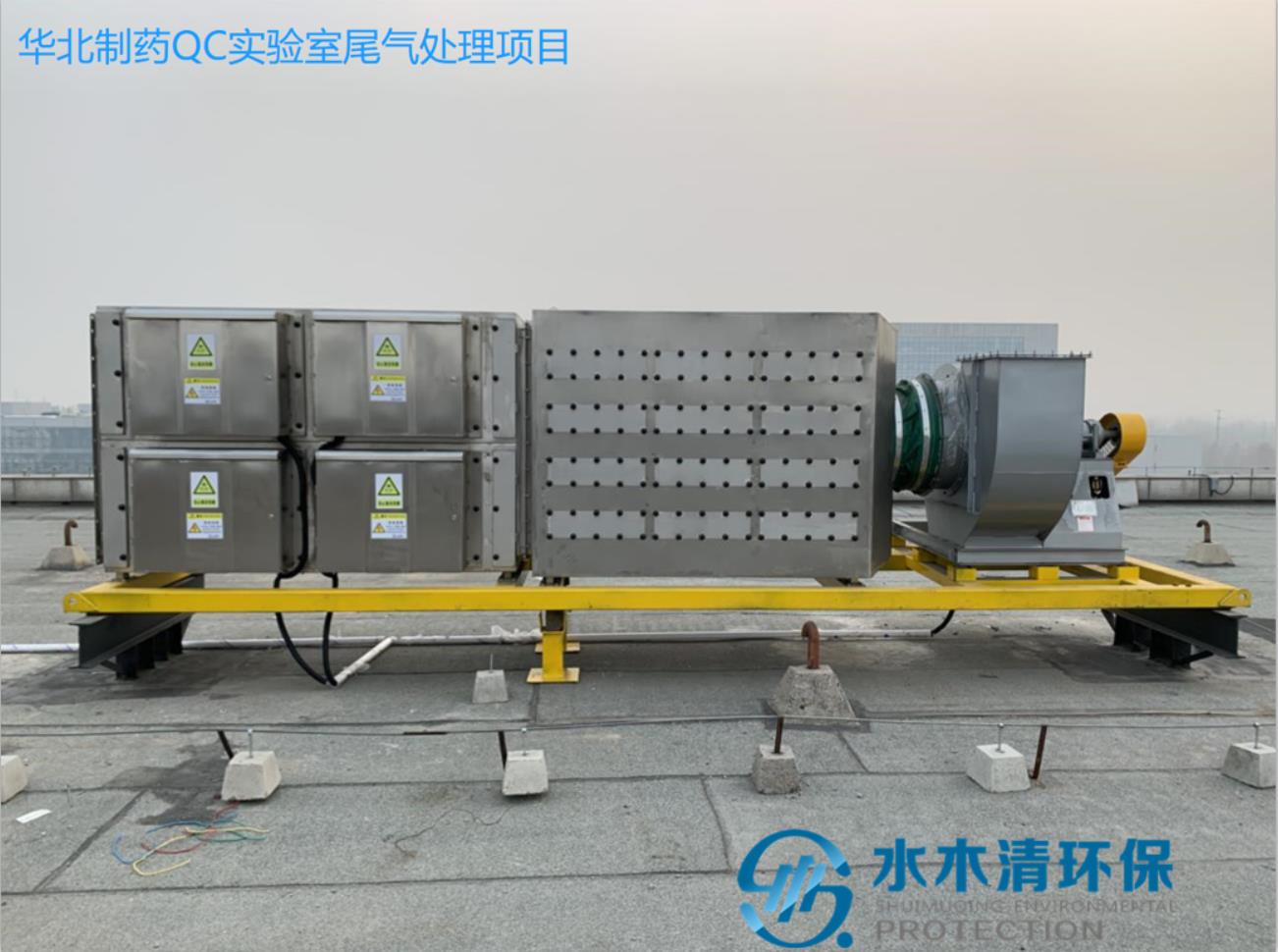

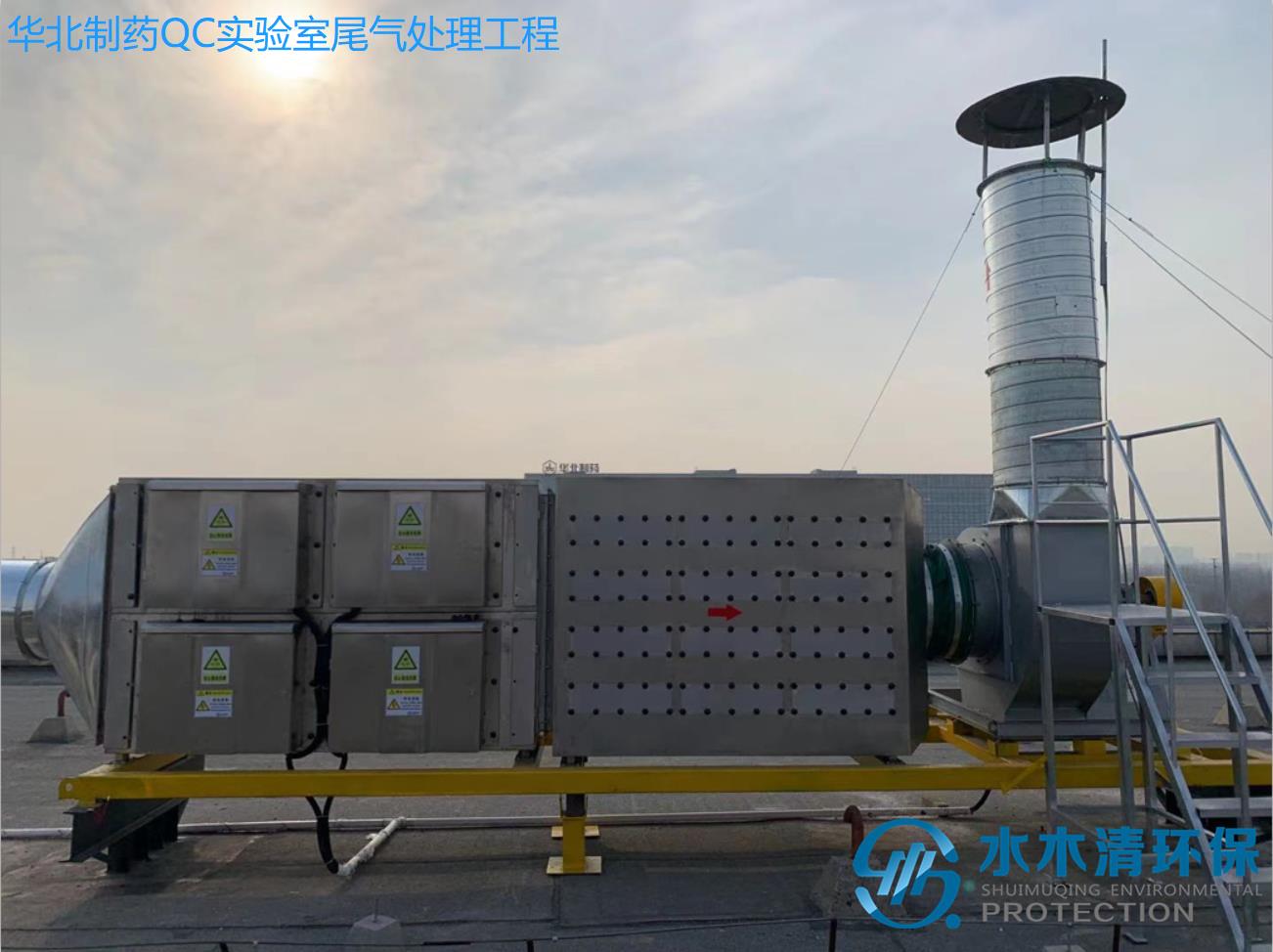

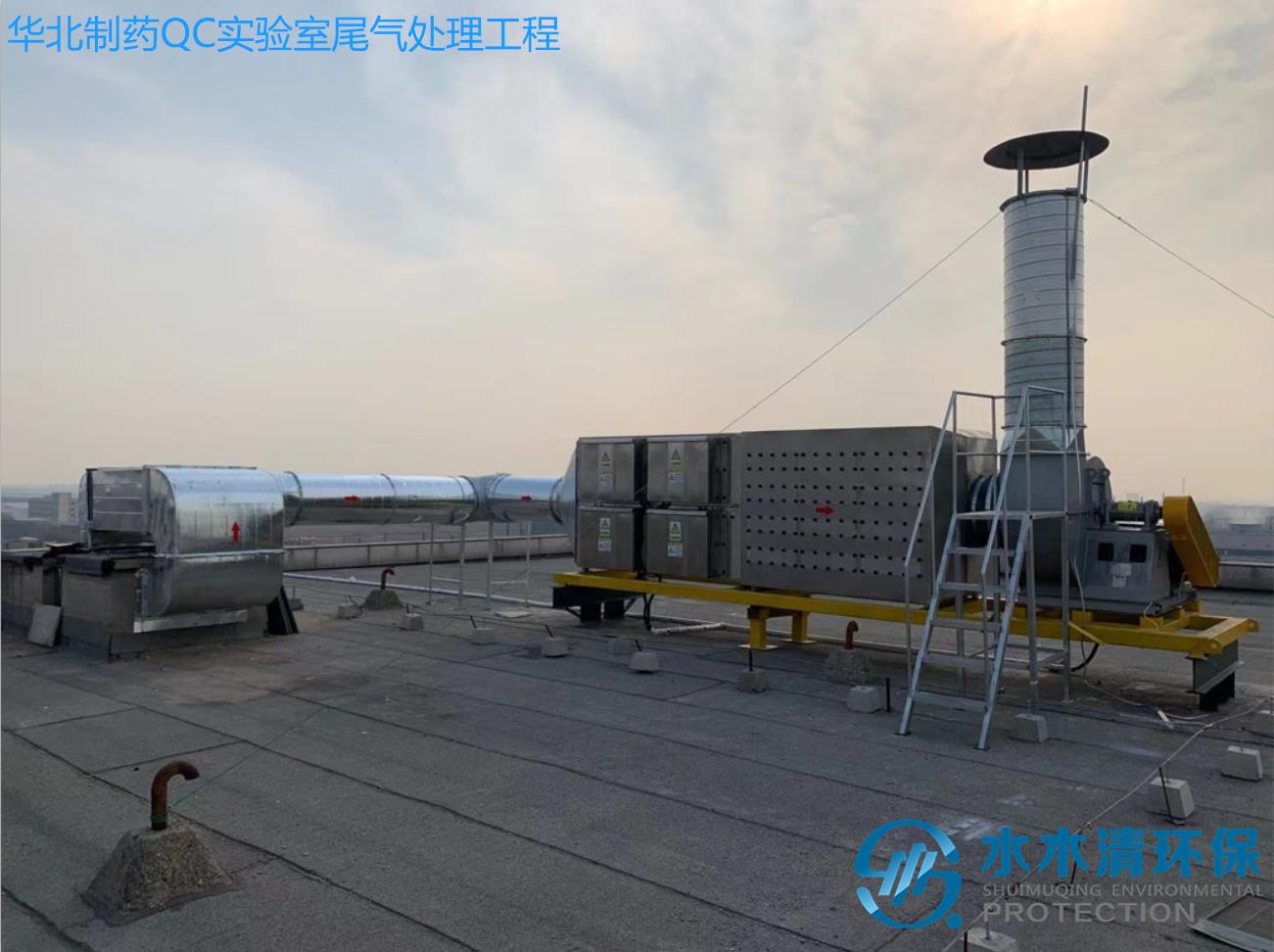

项目名称:华北制药QC实验室尾气处理工程

废气来源及成分:

本项废气主要来源于形态学(病理)实验室、毒理学实验室、微生物实验室产生的甲醛、二甲苯、甲醇、醚类、醇类、酮类等试剂,并且有微生物、气溶胶等

设计标准:

动物实验及辅助用房废气主要成分及浓度分析

废气成分

废气来源

废气排放浓度

氨

实验动物

≤50 mg/m 3

硫化氢

实验动物

≤3 mg/m 3

甲醛

标本室、病理技术室

>15 mg/m 3

二甲苯

病理技术室

>2.4 mg/m3


在正常工况及常规气象条件下,异味臭气的排放浓度应完全达标,确保厂界异味臭气浓度能完全满足

《恶臭污染物排放标准》(GB 14554-93)表1中恶臭污染物厂界二级新扩改建标准值及表2中恶臭污染物排放标准值。

序号

项目

排放标准(排气筒高度15m)

排放量(kg/h)

厂界标准(mg/m³)

1

<4.9

<1.5

2

硫化氢

<0.33

<0.06

3

臭气浓度

20(无量纲)

注:常用检测项目为氨气,硫化氢和异味臭气浓度三相。


《制药工业大气污染物排放标准》GB 37823-2019表2药物研发机构 工艺废气特别排放限值要求和二级排放要求

序号

污染物

最高允许排放浓度(mg/m³)

最高允许排放速率 kg/h

排气筒高度(m)

厂界标准(mg/m³)

1

4

15

0.40

2

甲醛

5

15

0.20

3

20

15

-



《大气污染物综合排放标准》(GB16297-1996)二级排放限值

序号

污染物

最高允许排放浓度(mg/m³)

最高允许排放速率,kg/h

排气筒高度(m)

二级

1

甲醛

25

15

0.26

2

甲醇

190

15

5.1

3

非甲烷总烃

120

15

10

处理工艺:

我公司根据甲方实际情况,总结国内外同类废气的处理经验,该有机废气处理工程推荐使用技术先进、高效和运行维护费用低的光氧净化+活性炭吸附的组合处理工艺。废气在风机作用下进入光氧净化处理设备中,该设备是利用特制的高能高臭氧UV紫外线光束照射工业废气,裂解恶臭/工业废气如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯等的分子链结构,使有机或无机高分子恶臭化合物分子链,在高能紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等,经过UV光触媒分解后的恶臭气体进入到水洗喷淋除臭设备,水通过喷淋装置喷洒成雾状,待水雾同臭气充分接触后,即可有效的吸附在臭气中的诸如硫化氢、氨、醇类、有机胺等有害臭气,使臭气分子的结构发生变化,使其变得不稳定,此时,水分子可以与臭气分子发生化学反应,同时,吸附在液滴表面的臭气分子也可与空气中的氧气发生反应。终在水分子的吸附分解作用下,臭气分子被吸附、分解,进而实现了除臭、净化的目的。

光氧净化处理设备工作原理:

利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。UV+O2→O-+O*(游离氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其它刺激性异味有立竿见影的清除效果。恶臭/工业废气利用排风设备引入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应,使工业废气物质其降解转化成低分子化合物、水和二氧化碳。

活性炭吸附设备工作原理:

废气经集气罩收集,经管道输送进入活性炭吸附塔,有机气体进入塔内时,风速瞬间降下,气体内含的较大颗粒杂物便自然沉降入塔底部,而有机气体部分随气体流向流进活性炭过滤层,有机气体进入炭层时,有机气体被活性炭吸附进炭内,而净化的空气穿过炭层进入出气仓,气体经过机械自吸后排入大气中。本公司采用的柱状活性炭以优质煤、椰壳、木屑为原料,经系列生产工艺精加工而成。具有比表面积大,微孔发达,吸附容量大、通孔阻力小,使用时间长等特点,广泛用于各种废气治理工程。

经此工艺处理后,满足《大气污染物综合排放标准》(GB 16297-1996)、《制药工业大气污染物排放标准》GB 37823-2019表2药物研发机构 工艺废气特别排放限值要求和二级排放要求《恶臭污染物排放标准》(GB 14554-93)表1中恶臭污染物厂界二级新扩改建标准值及表2中恶臭污染物排放标准值。

光氧净化工艺介绍

在光氧净化处理设备中添加纳米级别的活性材料,将活性材料给予紫外线照射,活性材料能够吸收大量的光能,于表面发生激励进而生成h+(空穴)与e-(电子),而空穴与电子所具有的氧化还原能力,可与氧、水发生反应,迅速生成具有极强氧化能力的·OH(羟基自由基)与·O2-(超级阴氧离子)。·OH氧化电位相当高,可以氧化有机挥发性废气中的电子,促进无光吸收能力物质的氧化分解。研究发现,在紫外光的能量以及纳米活性催化氧化作用下,有机挥发性废气在短短2-3秒的时间内就能够被充分分解。

利用特制的高能高臭氧UV紫外线光束照射废气,裂解工业废气如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯的分子链结构,使有机或无机高分子恶臭化合物分子链,在高能紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应,使大部分工业废气物质其降解转化成低分子化合物、水和二氧化碳。我们选择了-C波段紫外线和臭氧发生装置,结合电晕电流脉冲电晕放电吸附技术相结合的原理对有害气体进行消除,其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂等气体的分解和裂变,使有机物变为无机化合物。

光氧净化处理工艺优点:

1.   高效的去除效果:该设备VOC及恶臭气体去除率可达90%以上。

2.   运行费用低:设备采用卧式结构,阻力小。减少了风机的阻力,降低了运行费用。

3.   维护方便:需要定时清洗的部件为可拆卸的模块化组合,这样既方便设备日常的清洗维护,也有利于这些部件的维修替换。

4.   设备的安装:设备较轻,无需特别的基础,安装成本低、时间短,容易达到设计效果。

5.   占地面积小:设备的电源和设备在一起,无需另建电源控制室,节省厂房面积。

6.   运行的持续性:采用分组供电的方式;即使某一组灯管出现故障,其他组还可以正常工作,不影响设备的运行,保证设备运行的持续性。

7.   气流方向:卧式结构,用户安装的时候,风管、净化设备和抽风机可以方便地横向排列起来,方便布局,减少风阻;同时便于净化器均风,从而提高去除效率。

活性炭吸附工艺介绍:

活性炭吸附工艺利用活性炭的吸附功能,使废气与大表面的多孔性固体物质相接触,废气中的污染物被吸附在固体表面上,使其与气体混合物分离,达到净化目的。

活性炭吸附设备优点:

◆结构紧凑一体化,易于安装和操作维护;

◆滤速高,处理量大,运行效果稳定,设备占地少;

◆ 滤料截污容量大,孔隙率高,耐摩擦,比重适中

活性炭吸附设备是一种高效率、经济实用的有机废气净化与治理装置,具有吸附效率高、适用面广、维护方便,能同时处理多种混合废气等优点。







');
